چگونه کلید محدود دنده مناسب را برای تجهیزات خود انتخاب کنید؟
با تکامل مداوم اتوماسیون صنعتی، تولید هوشمند، و فناوری‌های ماشینآلات مرحله‌ای، تقاضاهای سختگیرانه‌تری برای دقت عملیاتی و عملکرد ایمنی در تجهیزات مکانیکی شامل عملکردهای بلند کردن، جابجایی و چرخش وجود دارد. از ماشینآلات صحنه تئاتر و سیستمهای انبارداری خودکار گرفته تا تجهیزات بالابر، سیستمهای آسانسور، نوار نقاله‌های لجستیک و خطوط تولید صنعتی، تجهیزات اغلب به حرکت دقیق در طول مسیر سفر از پیش تعیین‌شده نیاز دارند. اگر حرکت بیش از حد ایمن باشد، نه تنها می تواند منجر به آسیب به تجهیزات شود، بلکه می تواند منجر به حوادث ایمنی جدی شود.
در برابر این پس زمینه، سوئیچ محدودیت دنده به یک جزء کنترل ایمنی حیاتی برای طیف گسترده ای از ماشین آلات تبدیل شده است. با ترکیب گیربکس مکانیکی با کنترل الکتریکی، تشخیص موقعیت حرکت، محدودیت سفر و کنترل توقف خودکار را امکان پذیر می کند و از عملکرد قابل اعتماد تجهیزات اطمینان می دهد.
سوئیچ محدودیت دنده چیست؟

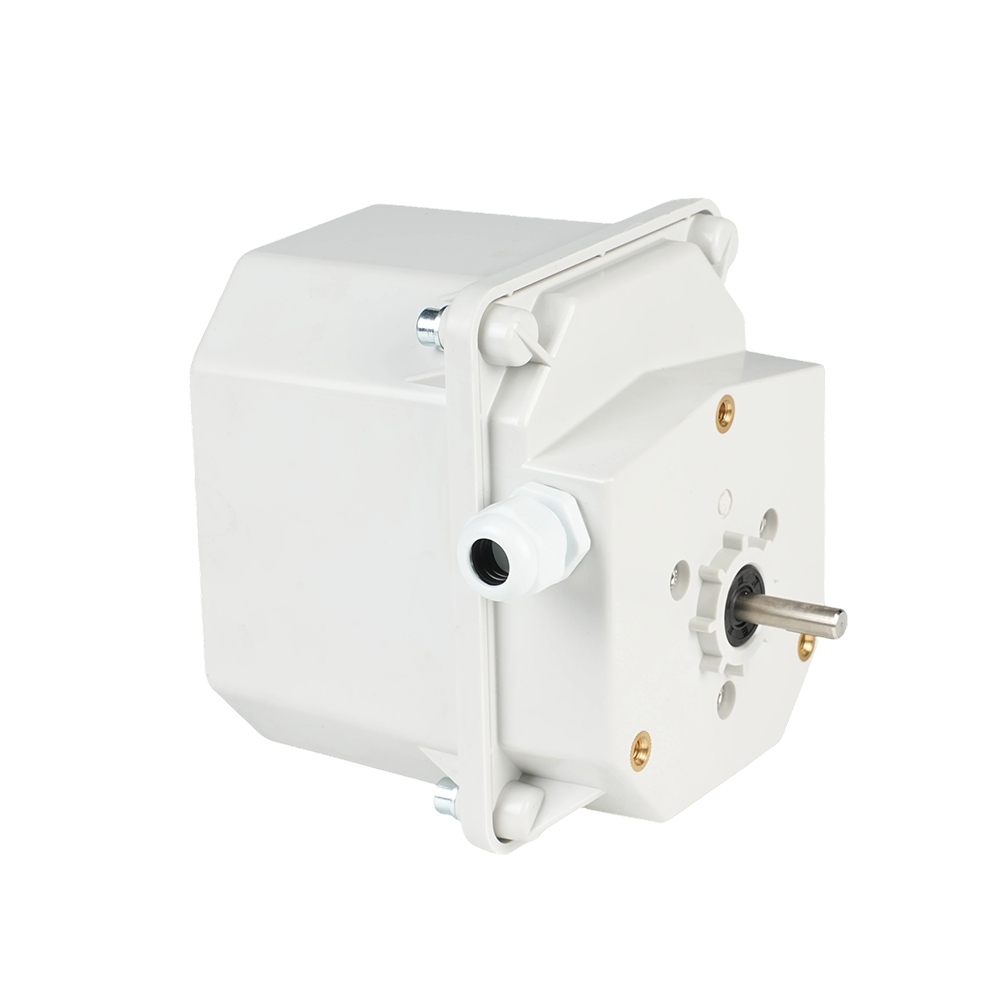

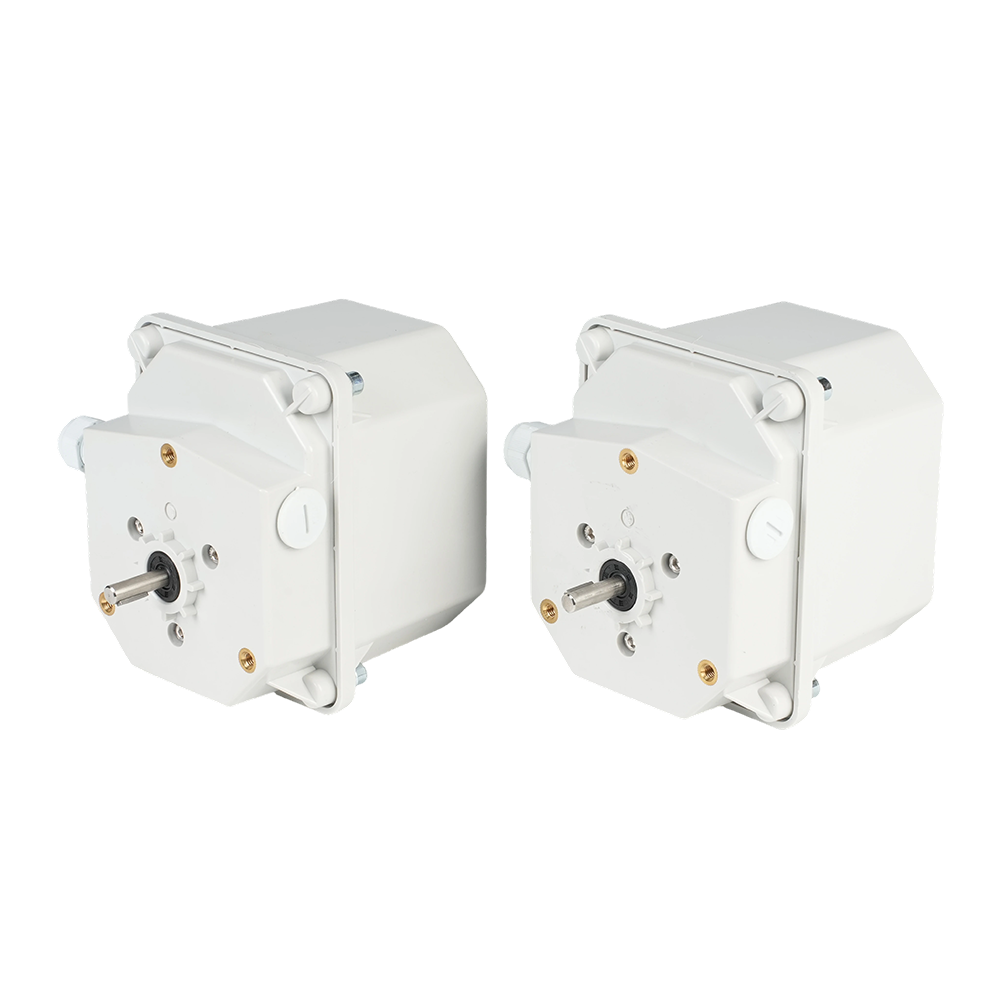

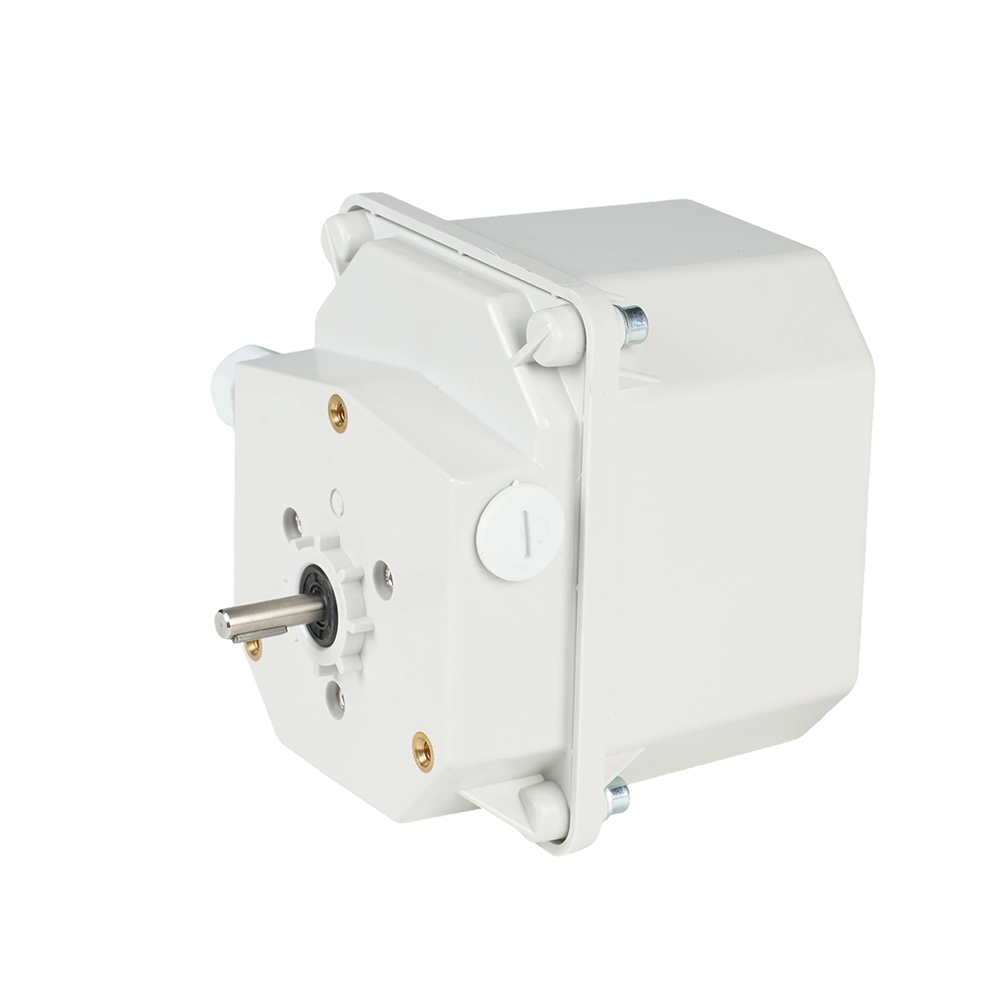

اغلب به عنوان a سوئیچ محدودیت دنده یا سوئیچ محدود چرخشی ، این دستگاه یک واحد کنترل الکترومکانیکی است که از مکانیزم کاهش دنده برای به حرکت درآوردن بادامک های داخلی استفاده می کند و در نتیجه کنترل سفر و بازخورد موقعیت را به دست می آورد.
بر خلاف کلیدهای محدود مکانیکی استاندارد، کلیدهای محدود دنده کنترل دقیقی را بر اساس تعداد چرخش شفت تجهیزات ارائه می دهند و آنها را به ویژه برای سیستم های کنترل حرکتی که شامل مسافت های طولانی، محدوده سفر زیاد و تکرارپذیری بالا هستند، مناسب می کند.
اجزای اصلی یک سوئیچ حد دنده
| جزء | تابع |
| مکانیزم انتقال دنده | چرخش شفت را به حرکت مکانیکی کنترل شده تبدیل می کند. |
| سیستم تنظیم دوربین | امکان تنظیم انعطاف پذیر موقعیت های تحریک را فراهم می کند. |
| مونتاژ میکروسوئیچ | سیگنال های کنترل الکتریکی را صادر می کند. |
| شفت خروجی | مستقیماً به تجهیزات محرک متصل می شود. |
| مسکن حفاظتی | از اجزای داخلی در برابر محیط های خشن محافظت می کند. |
| پایانه های برق | اتصالات الکتریکی قابل اعتماد را فراهم کنید. |
اجزای اصلی یک سوئیچ حد دنده و عملکرد آنها.
در طول عملیات تجهیزات، شفت خروجی چرخ دنده های داخلی را به چرخش می راند. سپس مکانیسم کاهش این حرکت را به چرخش بادامک دقیق تبدیل می کند. هنگامی که یک بادامک به موقعیت از پیش تعیین شده می رسد، میکروسوئیچ را برای قطع مدار یا خروجی سیگنال کنترل فعال می کند و عملکردهایی مانند توقف، کاهش سرعت، معکوس کردن جهت یا به راه انداختن زنگ هشدار را فعال می کند.
به لطف ساختار مکانیکی کاهش، سوئیچ محدودیت دنده کنترل حرکت بسیار دقیق را در محدوده های عملیاتی گسترده ارائه می دهد.
چگونه یک سوئیچ محدود دنده به کنترل دقیق دست می یابد؟
بسیاری از افراد لیمیت سوئیچ ها را وسیله ای برای توقف ساده می دانند. در واقعیت، یک سوئیچ حد دنده موقعیت یابی را در کل فرآیند کنترل حرکت مدیریت می کند.
همانطور که تجهیزات کار می کنند، شفت چرخان به طور مداوم قطار دنده را به حرکت در می آورد. مکانیسم کاهش داخلی، چرخش با سرعت بالا را به حرکت بادامک با سرعت کم و با دقت بالا تبدیل میکند و اجازه میدهد تا هر نقطه تحریک با توجه به نیازهای عملیاتی خاص تنظیم شود.
هنگامی که یک بادامک با میکروسوئیچ مربوطه تماس می گیرد، سیستم بلافاصله یک سیگنال کنترلی را صادر می کند.
مزایای کلیدی مکانیسم کنترل
تکرارپذیری موقعیت یابی بالا عملکرد ثابت را حتی پس از استفاده طولانی مدت تضمین می کند.
چندین نقطه فعال قابل تنظیم اجازه پیکربندی انعطاف پذیر برای نیازهای تجهیزات مختلف را می دهد.
ساختار مکانیکی پایدار تأثیر تداخل الکترومغناطیسی را به حداقل می رساند.
قابلیت اطمینان طولانی مدت عالی سوئیچ های حد دنده را برای عملیات صنعتی مداوم مناسب می کند.
چرا صنایع بیشتر سوئیچ های محدود دنده را انتخاب می کنند؟
همانطور که سیستم های اتوماسیون به طور فزاینده ای پیچیده می شوند، اتکای صرف به برنامه نویسی PLC دیگر برای تضمین ایمنی کامل مکانیکی کافی نیست. حفاظت از حد مکانیکی آخرین محافظت در برابر خرابی تجهیزات است.
بهبود ایمنی عملیاتی
هنگامی که تجهیزات به حد مجاز سفر از پیش تعیین شده خود نزدیک می شوند، سوئیچ حد دنده بلافاصله سیستم درایو را قطع می کند و از سفر بیش از حد، برخورد، پیچش بیش از حد و سایر موقعیت های بالقوه خطرناک جلوگیری می کند. این حفاظت به ویژه برای سیستم های بالابر صحنه، تجهیزات بالابر و ماشین آلات صنعتی سنگین اهمیت دارد.
اطمینان از موقعیت یابی دقیق
با استفاده از مکانیسم‌های کاهش دنده و مکان‌یابی بادامک، سوئیچ‌های حد دنده موقعیت‌یابی پایدار و قابل تکرار را فراهم می‌کنند. این به طور قابل توجهی خطاهای انباشته موقعیت مکانی را در تجهیزات خودکار که نیاز به حرکات مکرر مکرر دارند کاهش می دهد.
افزایش عمر خدمات تجهیزات
رفت و آمد بیش از حد فشار غیر ضروری را بر روی سیم بکسل ها، گیربکس ها، موتورها، ریل های راهنما و سایر اجزای مکانیکی وارد می کند. سوئیچ های محدود پیکربندی مناسب ضربه و سایش مکانیکی را کاهش می دهند و به افزایش طول عمر کلی تجهیزات کمک می کنند.
کاهش هزینه های تعمیر و نگهداری
در مقایسه با سیستمهای پیچیده موقعیت‌یابی الکترونیکی، سوئیچ‌های مکانیکی محدود دنده دارای طراحی بالغ، تعمیر و نگهداری ساده و عملکرد قابل اعتماد حتی در محیط‌های صنعتی گرد و غبار، مرطوب یا با دمای بالا هستند.
کدام صنایع معمولاً از کلیدهای حد دنده استفاده می کنند؟
با پیشرفت سریع اتوماسیون صنعتی، سوئیچ‌های حد دنده به تجهیزات کنترلی ضروری در صنایع متعدد تبدیل شدهاند.
در ماشین آلات صحنه، آنها به طور گسترده در سیستم های چوبی، بالابرهای الکتریکی، خرپاهای روشنایی، بالابرهای صحنه، سیستم های پرده آتش نشانی و تجهیزات عملکرد در مقیاس بزرگ برای اطمینان از محدودیت دقیق سفر استفاده می شوند.
در صنعت بالابر و حمل مواد، آنها معمولاً بر روی جرثقیل های پل، جرثقیل های دروازه ای، جرثقیل های برجی و وینچ ها نصب می شوند تا با خیال راحت ارتفاع بلند کردن و مسافت سفر را کنترل کنند.
کاربردهای اتوماسیون صنعتی شامل سیستم های نوار نقاله لجستیک، انبارهای خودکار، ماشین آلات بسته بندی، خطوط مونتاژ و تجهیزات کمکی رباتیک است.
آنها همچنین به طور گسترده در سیستم های آسانسور، ماشین آلات بندری، تجهیزات معدن، تجهیزات انرژی های تجدیدپذیر و ماشین آلات ساختمانی در مقیاس بزرگ استفاده می شوند.
همانطور که تولید هوشمند همچنان به تکامل خود ادامه می دهد، سوئیچ های حد دنده به طور فزاینده ای با PLC ها، درایوهای فرکانس متغیر و سیستم های کنترل هوشمند برای افزایش کارایی اتوماسیون و ایمنی عملیاتی کار می کنند.
چگونه سوئیچ محدود دنده مناسب را انتخاب می کنید؟
انتخاب سوئیچ محدود دنده مناسب نیاز به ارزیابی دقیق شرایط عملکرد تجهیزات دارد.
عوامل مهم انتخاب
هنگام انتخاب یک مدل مناسب، سرعت چرخش تجهیزات، تعداد چرخش شفت و نسبت کاهش دنده باید در نظر گرفته شود.
تعداد کنتاکت های الکتریکی و نقاط کنترل باید با عملکردهای مورد نیاز از جمله توقف، کاهش سرعت، معکوس کردن و فعال سازی هشدار مطابقت داشته باشد.
سازگاری نصب به همان اندازه مهم است. ابعاد محور خروجی، سوراخ های نصب و رابط های مکانیکی باید با طراحی تجهیزات مطابقت داشته باشد.
برای محیط های بیرونی، گرد و غبار، مرطوب یا خورنده، محصولات با درجه حفاظت بالاتر و مواد مسکن بادوام باید انتخاب شوند.
دوام مکانیکی، عمر سوئیچینگ و پایداری عملیاتی طولانی مدت نیز شاخص های مهم کیفیت محصول هستند.
چرا یک سوئیچ محدود دنده با کیفیت بالا به ساخت حرفه ای بستگی دارد؟
برای پروژه های مهندسی بزرگ، یک کلید حد دنده بسیار بیشتر از یک جزء مکانیکی استاندارد است. این به طور مستقیم بر ایمنی عملیاتی و قابلیت اطمینان کل سیستم تأثیر می گذارد.
RenteZhihe (JiangSu) Equipment Technology Co., Ltd. یک شرکت ملی فناوری پیشرفته است که در تحقیق، توسعه و ساخت ماشین آلات صحنه، تجهیزات عملکرد، ماشین آلات صنعتی و سیستم های هوشمند تخصص دارد. این شرکت خدمات تحقیق و توسعه، ساخت، نصب، راه اندازی و فنی را ادغام می کند و راه حل های جامع کنترل حرکت را برای مشتریان در سراسر جهان ارائه می دهد.
به عنوان یک حرفه ای کارخانه سوئیچ محدود روتاری چین و تولید کننده سوئیچ محدودیت دنده سفارشی RenteZhihe دو کارگاه تولید مدرن را به مساحت تقریبی 13000 متر مربع به همراه یک دفتر اداری و مرکز تحقیق و توسعه به وسعت 7000 متر مربع راه اندازی می کند. از زمان تأسیس در سال 2012، این شرکت به طور مداوم در نوآوری های تکنولوژیکی و ساخت دقیق برای ارائه محصولات قابل اعتماد برای ماشین آلات صحنه، اتوماسیون صنعتی، تجهیزات بالابر و سیستم های کنترل هوشمند سرمایه گذاری کرده است.
فراتر از محصولات استاندارد شده، RenteZhihe همچنین راه حل های سفارشی شده Gear Limit Switch را ارائه می دهد که متناسب با ساختار تجهیزات مختلف، شرایط نصب و الزامات عملیاتی است. این انعطاف پذیری مشتریان را قادر می سازد تا به کنترل حرکت ایمن تر، کارآمدتر و مطمئن تر در طیف وسیعی از کاربردهای صنعتی دست یابند.
سوالات متداول
تفاوت بین سوئیچ لیمیت دنده و سوئیچ حد استاندارد چیست؟
کلیدهای حد استاندارد معمولاً با تماس مستقیم راه اندازی می شوند و برای کنترل ضربه کوتاه مناسب هستند. سوئیچ‌های محدود دنده از مکانیسم‌های کاهش دنده و بادامک برای دستیابی به کنترل دقیق سفر بر اساس چرخش شفت استفاده می‌کنند که آنها را برای ماشین‌های بزرگ و کاربردهای طولانی مدت ایده‌آل میکند.
آیا می توان موقعیت حرکت یک سوئیچ محدودیت دنده را تنظیم کرد؟
بله. اکثر سوئیچ‌های حد دنده دارای مکانیزم‌های بادامک قابل تنظیم هستند که به کاربران اجازه میدهد چندین نقطه فعال را بر اساس نیازهای عملیاتی مختلف پیکربندی کنند.
سوئیچ های محدود دنده برای چه نوع تجهیزاتی مناسب هستند؟
آنها به طور گسترده در ماشین آلات مرحله، تجهیزات بالابر، سیستم های آسانسور، خطوط تولید خودکار، سیستم های نوار نقاله لجستیک، ماشین آلات بندر، تجهیزات معدن، و بسیاری دیگر از برنامه های اتوماسیون صنعتی استفاده می شوند.
چگونه می توان عمر مفید سوئیچ لیمیت دنده را افزایش داد؟
مدل صحیح را با توجه به شرایط عملیاتی واقعی انتخاب کنید، آن را به درستی نصب کنید، مکانیزم دنده و پایانه های الکتریکی را به طور منظم بازرسی کنید و از عملیات اضافه بار طولانی مدت برای اطمینان از عملکرد قابل اعتماد طولانی مدت خودداری کنید.
چرا سوئیچ های حد دنده را از یک سازنده حرفه ای انتخاب کنید؟
تولید کنندگان حرفه ای کیفیت محصول پایدار، راه حل های مهندسی سفارشی، کنترل کیفیت دقیق و پشتیبانی فنی جامع را ارائه می دهند که به اطمینان از ایمنی طولانی مدت و قابلیت اطمینان تجهیزات صنعتی کمک می کند.
